Замена матрицы (экрана, дисплея) ноутбука

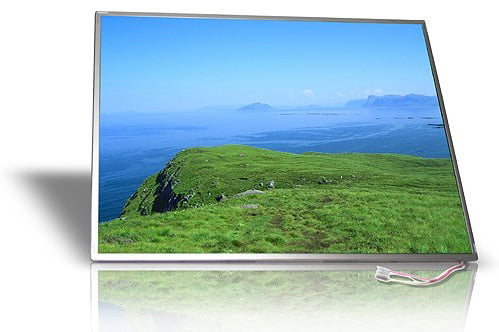

Матрица (экран, дисплей, монитор) — самый нежный и уязвимый компонент ноутбука. Как правило, именно матрица выходит из строя в ноутбуке в  первую очередь при механическом воздействии — падении ноутбука, ударе по нему и т.п. Существует множество различных причин, по которым приходится производить не ремонт, а именно — замену дисплея целиком. Например: замена матрицы ноутбука производится, если на  дисплее ноутбука появляются артефакты или дефекты изображения вызванные неисправностью дешифратора или тонкоплёночных плоских шлейфов; проявляются царапины или трещины на поверхности экрана; становятся заметны тёмные или наоборот — светлые "разводы" вызванные попаданием между слоями матрицы различных жидкостей; наличие большого количества "битых" пикселей или целые полосы светящихся/не светящихся пикселов; матрицу ноутбука постепенно как-бы заливает молочным цветом. В этих случаях матрицу нужно менять, так как она уже не подлежит ремонту.

Основными отличительными параметрами матриц (экранов) ноутбуков являются:

• уникальный серийный номер матрицы s/n
• размерность матрицы по диагонали, вертикали и горизонтали в дюймах
• производитель LCD матрицы
• физическое разрешение матрицы в пикселях px
• тип покрытия лицевой поверхности матрицы (матовая, глянцевая)
• тип подсветки матрицы (светодиодная - LED, ламповая - CCFL)

В таблице ниже приведены наиболее популярные по типоразмеру матрицы. Если вам повезло и в  вашем ноутбуке установлена одна из этих матриц, то, в этом случае, замена дисплея ноутбука встанет вам в сумму от 2 800 до 7 500 рублей (сюда уже включена стоимость работы по её установке в ноутбук). Что касается сроков ремонта вашего ноутбука  — замена дисплея ноутбука в нашем сервисном центре занимает от 15 до 45 минут (в зависимости от сложности его разборки) — то есть производится непосредственно в присутствии клиента.

Полный прайс-лист на матрицы (дисплеи) ноутбуков тут

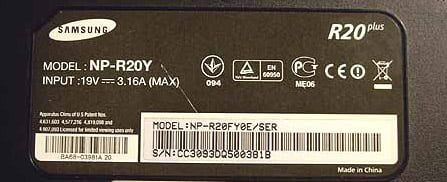

Иногда случается так, что вы даже не имеете представления какой тип (размер) экрана установлен в вашем ноутбуке. И все эти "кракозяблики" в вышеуказанной таблице ровным счётом для вас ничего не значат. Как же быть в этом случае, как правильно определить какой именно вам нужен дисплей для замены в ноутбуке, как узнать хотя бы приблизительную стоимость замены матрицы в ноутбуке? В этом случае, для того, что бы не забивать вашу голову всякими не нужными аббревиатурами и параметрами — на помощь к вам придёт один из наших инженеров: и тогда всё, что от вас потребуется — это назвать точную модель вашего ноутбука. Узнать модель ноутбука довольно несложно: как правило, модель ноутбука указана на прямоугольном шильдике (табличке), которые распологаются на нижней части корпуса ноутбука. Для этого нужно лишь перевернуть ноутбук дном вверх и прочитать номер модели с искомой таблички типа такой:

В данном случае мы видим, что фирма-производитель нашего ноутбука: SAMSUNG, а модель ноутбука: NP —R20Y. Иногда нужна точность в определении модели ноутбука, когда, например необходимо определить конфигурацию ноутбука. В нашем случае наиболее полная и точная модель ноутбука выглядит так: NP —R20Y0E/SER. Аналогичным образом определяется модель ноутбука и других фирм-производителей, отличных от Самсунга. Не будет лишним упомянуть, что у некоторых производителей, таких как HP Compaq и др., информация о модели ноутбука, его серийном номере, парт-намбере и т.п., бывает спрятана под съёмной АКБ (акуммуляторная батарея). В этом случае что бы добраться до необходимой информации придётся снять АКБ.

Подбор нужной для замены матрицы (экрана)

Замена дисплея (экрана) ноутбука всегда начинается с подбора новой матрицы, совместимой с данной моделью ноутбука. Оригинальный заводской дисплей для ноутбука найти бывает крайне сложно или даже совсем невозможно из-за ограниченного тиража выпуска конкретной модели экрана. Поэтому при замене нерабочего экрана на новый, используют дисплей, похожий по параметрам и совместимый с оригинальным. В сервисном центре ПИТЕР-БУК всегда в наличии большой ассортимент дисплеев для любых ноутбуков Acer, Apple, ASUS, Benq, Bliss, Compaq, Dell, Fujitsu, Fujitsu-Siemens, Flybook, GateWay, Getac, Gigabyte, Hewlett Packard, HP Compaq, Hyunday, ibm, Lenovo, iRU, Lg, MaxSelect, Mitac, MSI, Microstar, Nec, Panasonic, Prestigio, Roverbook, Samsung, SHARP, SONY VAIO, Toshiba и др.
Если вас интересует наличие той или иной модели экрана для вашего ноутбука, то вы можете позвонить нам по телефону: 956 3747 и узнать, имеется ли у нас матрица, совместимая именно с вашей моделью ноутбука.

Немного теории

Теоретически замена экранов ноутбуков состоит из нескольких этапов и заключается в довольно простых манипуляциях. Сначала ноутбук разбирают до той стадии, которая необходима что бы без труда можно было бы извлечь неисправную матрицу, отключают  информационный шлейф идущий от материнской платы, отсоединяют провод подсветки от инвертора, демонтируют с направляюших верхней крышки дисплея и производят сборку в обратной последовательности с уже  новой матрицей. Вроде бы, на первый взгляд, всё достаточно просто, не так ли?
Между тем, осуществить это в реальности гораздо сложнее. Поскольку в 99% случаев новая матрица не является оригинальной, а лишь её аналогом, то в ряде случаев возникает необходимость переделывать под неё (либо удалять ненужные) крепежи, что связано с определённым риском повредить хрупкий экран при монтаже/демонтаже. Но это ещё не все сложности и проблемы возникающие при замене дисплея в ноутбуках.

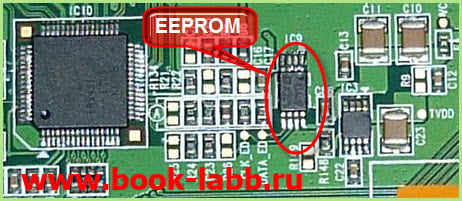

Самой большой, и на наш взгляд, самой серьёзной проблемой, является потребность настройки ноутбука при замене оригинальной матрицы на аналогичную. В БИОС (bios) каждого ноутбука содержится информация об установленной на нем LCD —матрице (уникальный номер, размерность, производитель, разрешение и т.п.). При включении питания ноутбука, эти данные запрашиваются из микросхемы EEPROM  матрицы. См. фото.

Проще говоря, экран ноутбука включится и заработает только в том случае, если данные микросхемы EEPROM матрицы и информация о ней содержащаяся в БИОС ноутбука совпадут. Неоригинальная матрица однозначно имеет другие параметры, следовательно при установке в ноутбук потребуется её конфигурирование, в противном случае она просто не заработает. Конфигурирование матрицы, в большинстве случаев, сводится к перепайке микросхемы EEPROM со старой (битой) матрицы на новую. Однако и здесь случаются сложности вызванные отличием микросхем EEPROM: по напряжению питания, форме корпуса и др. В этом случае приходится перепрошивать EEPROM на программаторе предварительно отпаяв её с платы дешифратора матрицы. Фото программатора Chip Prog+ и набор адаптеров для различных типов EEPROM:

Что бы вам не говорили, перепрошивка микросхемы EEPROM на программаторе  — процедура довольно сложная и требует наличия дорогостоящего программатора, глубоких знаний и опыта работы в области электроники, умение программирования бинарных файлов. Поэтому осуществить такую процедуру по силам только специалисту в условиях сервисного центра. После прошивки микросхемы EEPROM новая матрица начнёт нормально работать.

На основании вышеизложенного, мы рекомендуем вам не  пытаться самостоятельно производить замену дисплея своего ноутбука, а доверить эту НЕСЛОЖНУЮ на первый взгляд задачу профессионалам  — инженеры сервисного центра ПИТЕР-БУК оперативно, а главное - качественно восстановят работоспособность вашего ноутбука. Как правило, работа по замене матрицы в ноутбуке занимает от 15 до 45 минут. Предоставляется гарантия на выполненные работы и замененное оборудование.
