Как разобрать самостоятельно ноутбук? Методика разборки современных ноутбуков на примере разборки ноутбука Acer Aspire 5520G.
В этом разделе нашего сайта мы предлагаем вашему вниманию процедуру разборки ноутбука ACER ASPIRE 5520G. Весь процесс разборки ноутбука представлен нами детально и со всеми полагающимися комментариями.

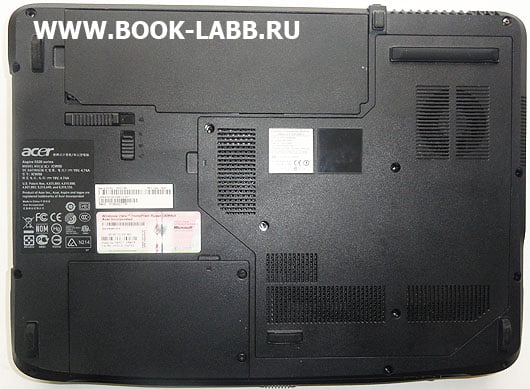

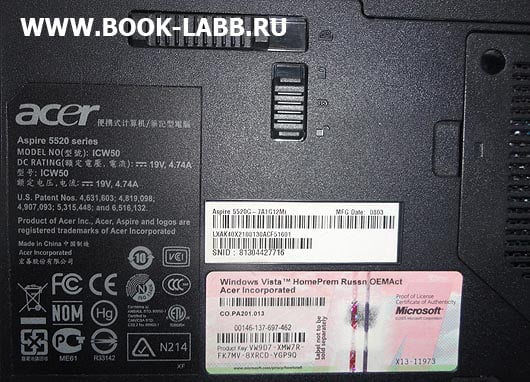

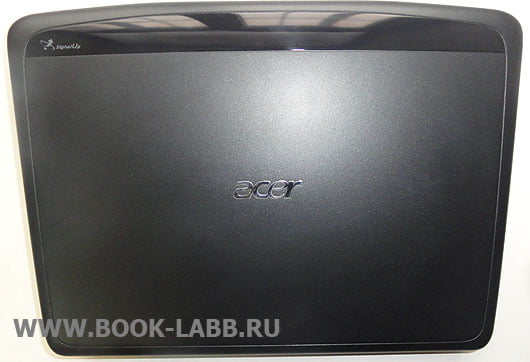

Итак, к вашему вниманию разборка ноутбука Acer aspire 5520G:
![разборка ноутбука acer spire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G.jpg)
![как разобрать ноутбук acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_1.jpg)
![методы разборки ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_2.jpg)

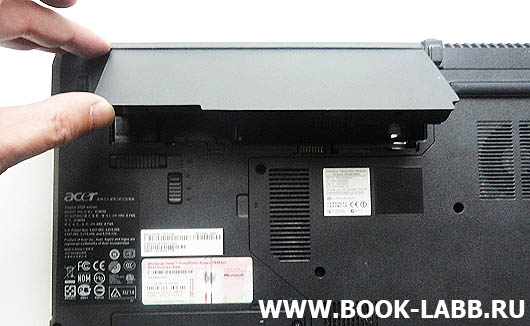

Процесс разборки любого ноутбука начинается со снятия АКБ - акуммуляторной батареи. Это аксиома ремонта любого ноутбука.
![самостоятельная разборка ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_3.jpg)

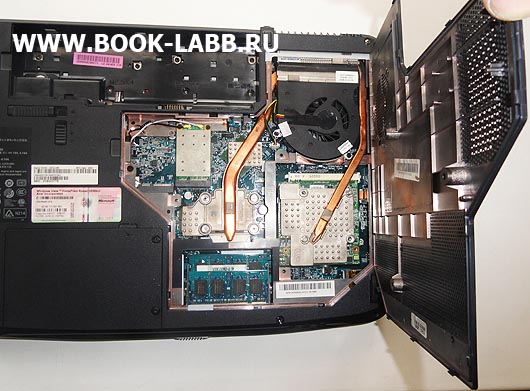

После того, как мы сняли акуммуляторную батарею ноутбука, приступаем к демонтажу нижних крышек которые закрывают доступ к оперативной памяти, к системе охлаждения ноутбука, процессору, модулю WIFI, видеокарте и жесткому диску. Все крышки крепятся винтами 2,5 х 6 и 2,5 х 10 мм.
![ремонт ноутбуков acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_4.jpg)

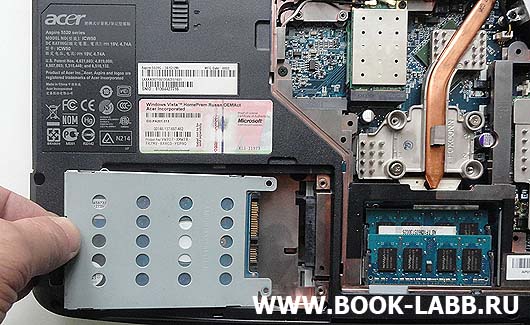

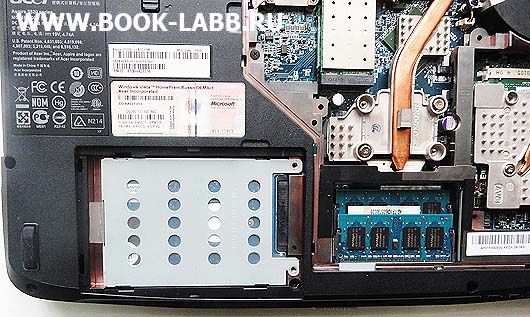

Снимаем жесткий диск (винчестер) ноутбука Acer Aspire 5520G. Он имеет интерфейс подключения SATA и как правило, имеет объём 120, 160 или 250 Гб (всё зависит от конфигурации ноутбука).
![замена матрицы на ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_5.jpg)
![замена северного моста на ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_6.jpg)

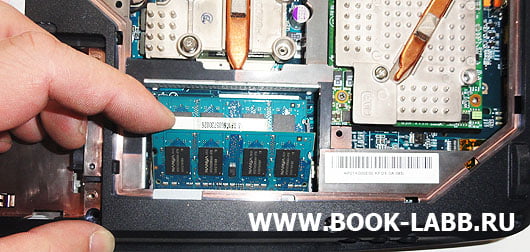

Приступаем к выемке модулей оперативной памяти DDR-II ноутбука Acer Aspire 5520G - обычно эта модель ноутбука укомплектована двумя модулями по 512 или 1024 МегаБайт памяти PC2-5300.
![замена дисплея на ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_7.jpg)

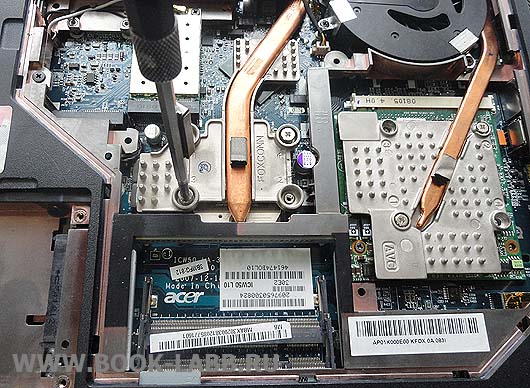

Затем демонтируем радиатор системы охлаждения центрального процессора и северного моста MCP67MV-A2. Он крепится четырьмя пружинными винтами.
![замена северного моста на ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_8.jpg)

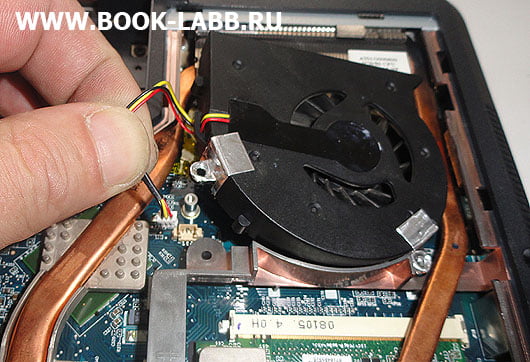

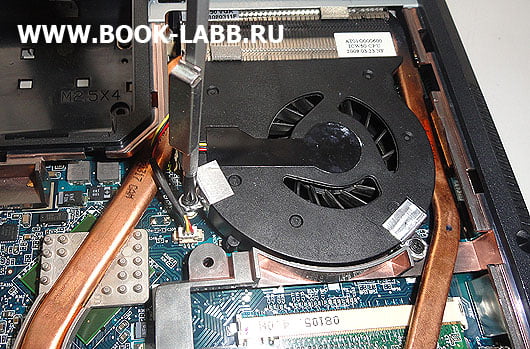

Снимаем кулер (вентилятор) системы охлаждения ноутбука Acer Aspire 5520G который закреплён тремя винтами М2х3,0
![запчасти для ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_9.jpg)
![замена кулера на ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_10.jpg)

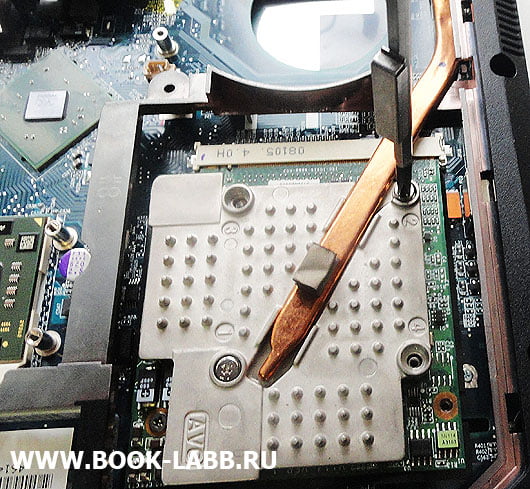

После этого снимаем радиатор системы охлаждения центрального процессора
![чистка системы охлаждения в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_11.jpg)
![замена термопасты на ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_12.jpg)

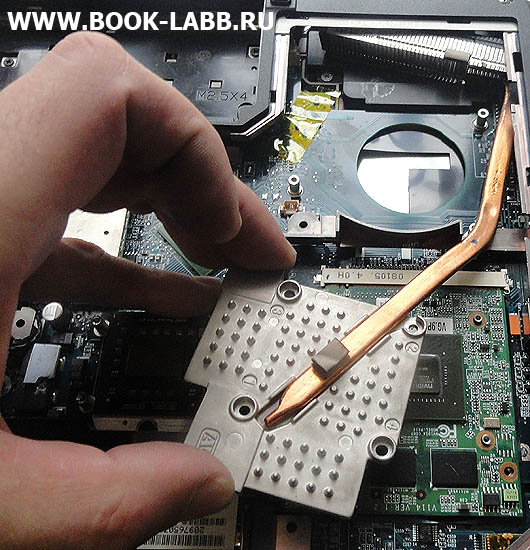

Приступаем к демонтажу радиатора системы охлаждения видеокарты ноутбука Acer Aspire 5520G. Она закреплена четырьмя пружинными винтами М2,5х6
![как разобрать ноутбук acer aspire 5520g самому](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_13.jpg)

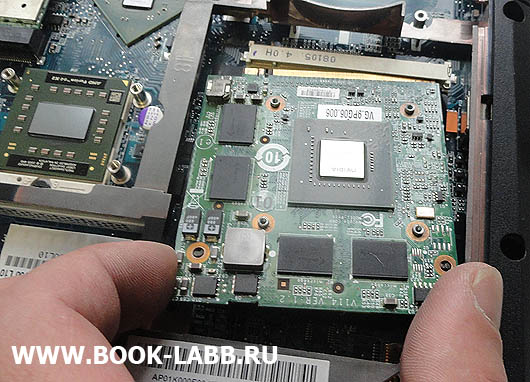

Последовательно снимаем саму видеокарту ноутбука Acer Aspire 5520G. Она крепится двумя винтами M2x3,0
![замена видеочипа G86-770-A2 на ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_14.jpg)
![замена видеокарты в ноутбуке acer aspire 5920g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_15.jpg)

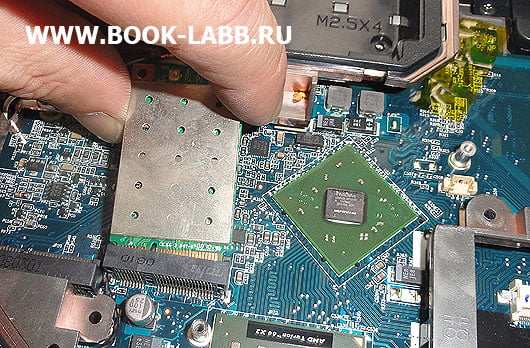

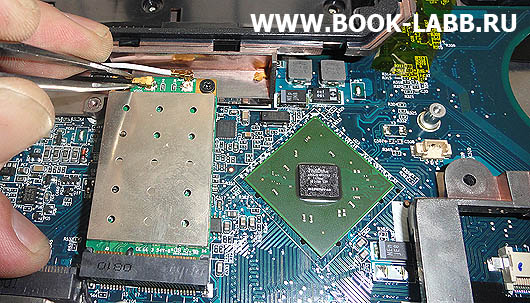

Демонтируем печатную плату модуля WIFI ноутбука Acer Aspire 5520G который привинчен двумя винтами М2х3,0
![установка модуля wifi в ноутбук acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_16.jpg)
![замена mcp67mv-a2 в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_17.jpg)

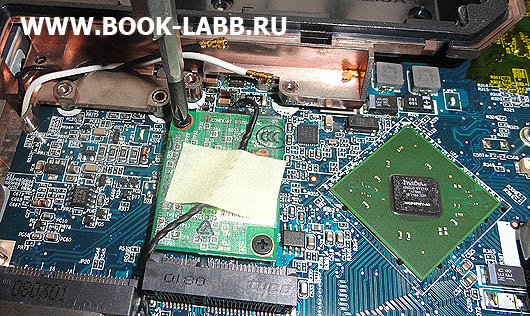

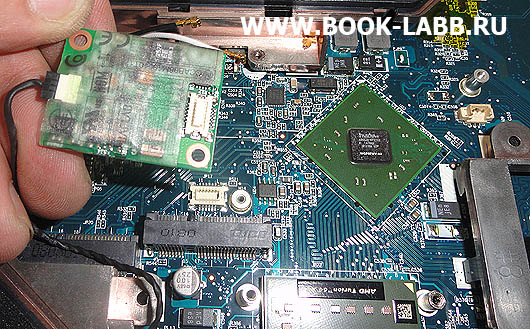

Под модулем WiFi расположен аналоговый модем, который также закрелён двумя винтиками М2х3,5
![глючит модем в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_18.jpg)
![проблеммы с модемом в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_19.jpg)

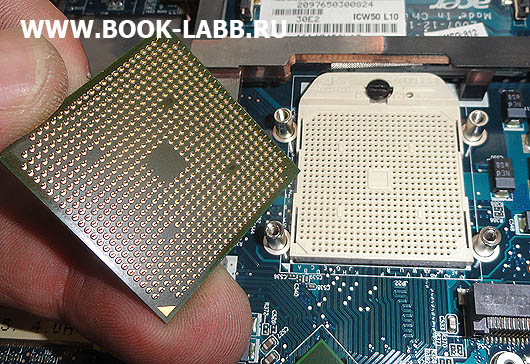

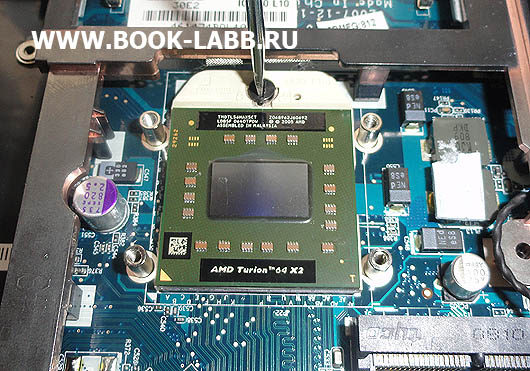

После этого снимаем центральный процессор AMD Turion X2 TL-60. Для этого используется шлицевая отвёртка, поворачиваем её против часовой стрелки на 180 градусов.
![замена процессора в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_20.jpg)
![купить процессор для ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_21.jpg)

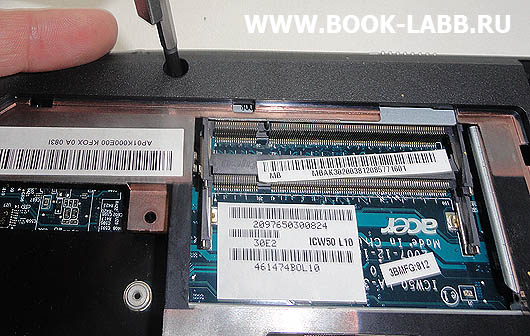

Продолжаем разбирать корпус ноутбука: вывинчиваем все винтики в пределах видимости снизу ноутбука Acer Aspire 5520G
![замена оперативной памяти в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_22.jpg)

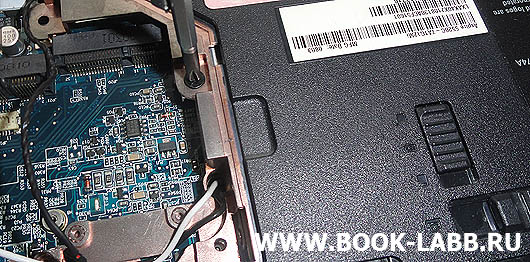

Вывинчиваем винт М2,5х6 который крепит дисковод компакт-дисков DVD-RW
![перепрошивка биос bios в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_23.jpg)

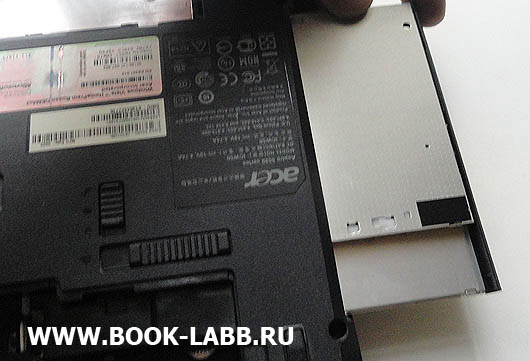

Вынимаем привод компакт-дисков DVD+RW из корпуса ноутбука
![замена дисковода DVDRW в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_24.jpg)

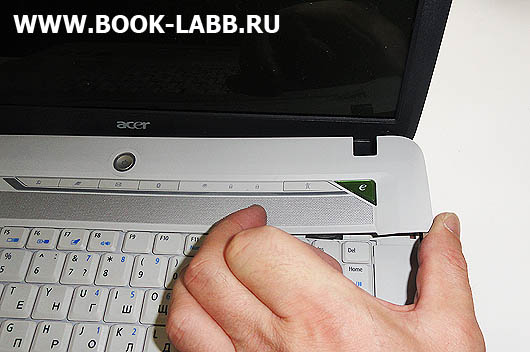

Всё. На этом разборка ноутбука снизу окончена. Переворачиваем ноутбук и приступаем к разборке ноутбука сверху. Сначала снимаем верхнюю планку, под которой расположены винты крепления матрицы и шлейф включения ноутбука Acer Aspire 5520G
![замена клавиатуры в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_25.jpg)

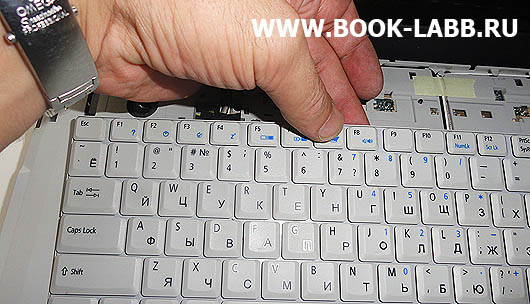

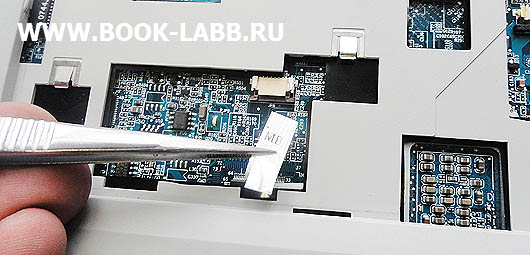

Снимаем клавиатуру, под ней находятся множество коммукационных шлейфов, которые так же необходимо разъединить.
![ноутбук acer aspire 5520g постоянно перезагружается](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_26.jpg)
![не работает клавиатура в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_27.jpg)

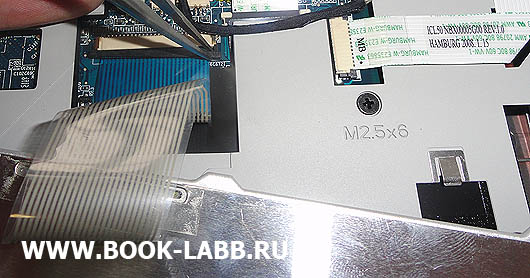

Вынимаем шлейф клавиатуры
![шлейф матрицы для ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_28.jpg)

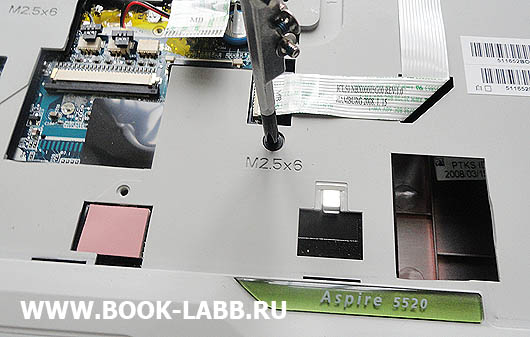

Выкручиваем все винты которые держат верхнюю крышку ноутбука
![замена терморезинок в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_29.jpg)

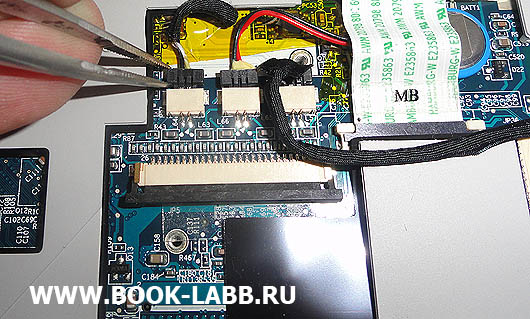

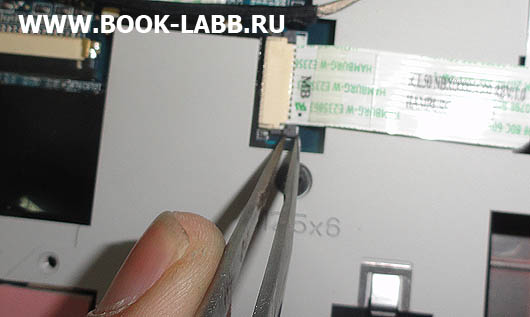

Разъединяем все разъёмы в пределах видимости верхней панели ноутбука
![web камера в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_30.jpg)
![шлейф для ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_31.jpg)

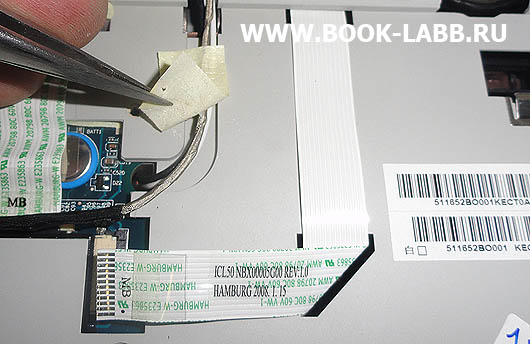

Отрываем скотч придерживающий провода и шлейфики
![инструкция по разборке ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_32.jpg)

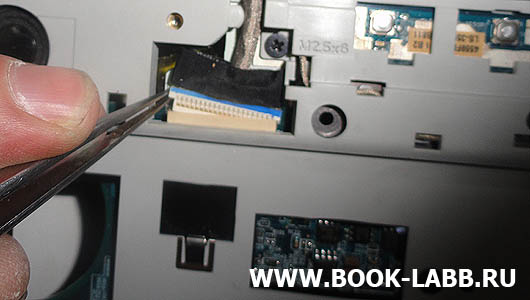

Отсоединяем шлейф матрицы дисплея ноутбука
![шлейф матрицы заменить в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_33.jpg)
курск банный комплекс подлесный.
Вытаскиваем наружу все проводки модуля WiFi и WEB - камеры ноутбука
![провода wifi в матрице для ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_34.jpg)

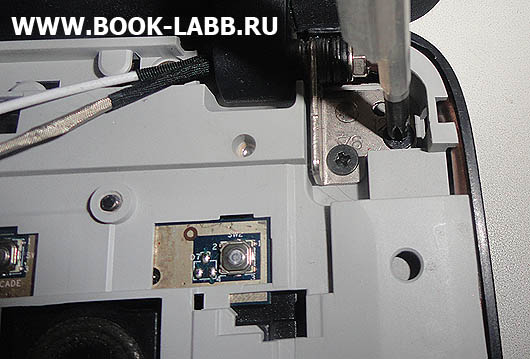

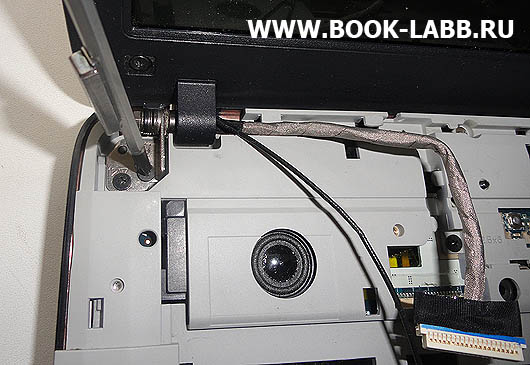

Приступаем к демонтажу петель и брекетов удерживающих экран ноутбука
![замена петли крепления крышки ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_35.jpg)
![замена брекетов, механизма открытия крышки дисплея ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_36.jpg)

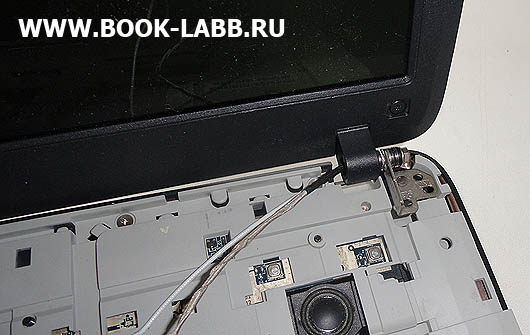

Вынимаем все провода идущих из экрана по канавкам корпуса верхней крышки ноутбука Acer Aspire 5520G
![как снять дисплей у ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_37.jpg)

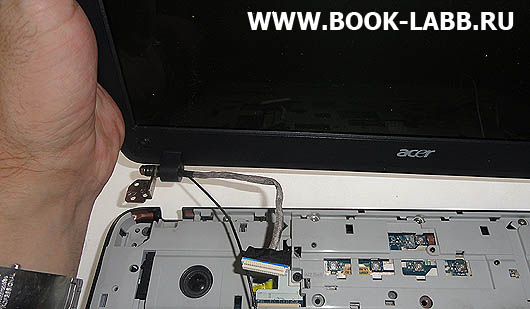

Демонтируем крышку дисплея ноутбука в комплекте с экраном
![инструкция по разборке ноутбука acer aspire 5920g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_38.jpg)

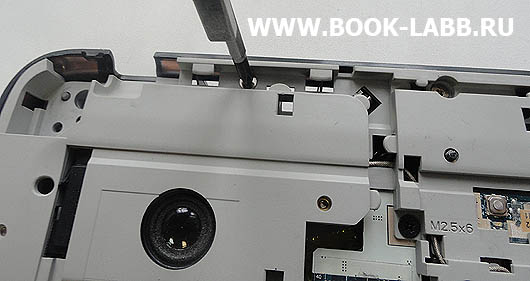

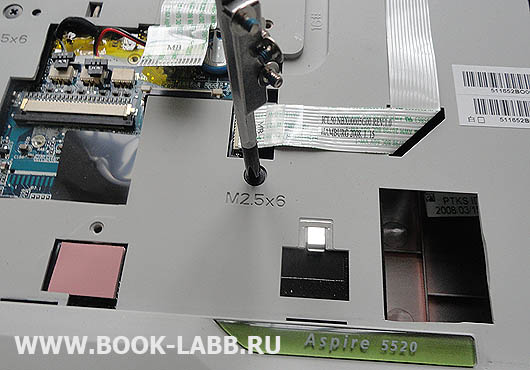

Продолжаем вывинчивать винты крепящие верхнюю крышку под экраном ноутбука
![как разобрать ноутбук acer aspire 5920g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_39.jpg)
![разборка ноутбука acer aspire 5720](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_40.jpg)

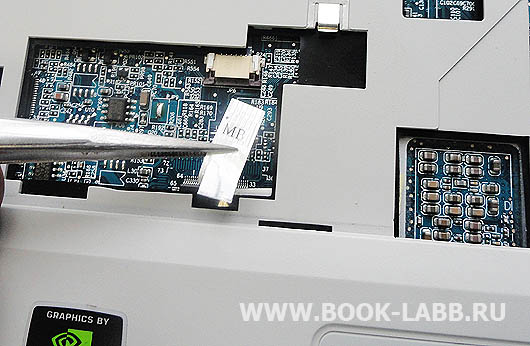

Разъединяем оставшиеся шлейфы
![инструкция по разборке ноутбука acer aspire 5100](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_41.jpg)

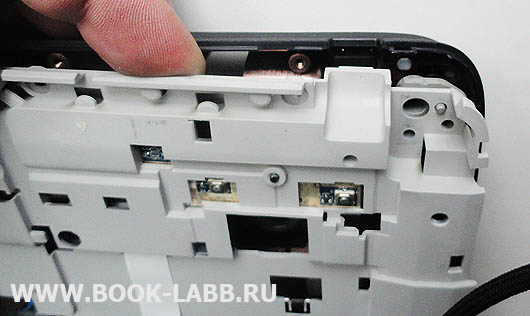

Расслаиваем верхнюю и нижнюю крышки ноутбука
![не работают USB порты в ноутбуке acer aspire 5100](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_42.jpg)

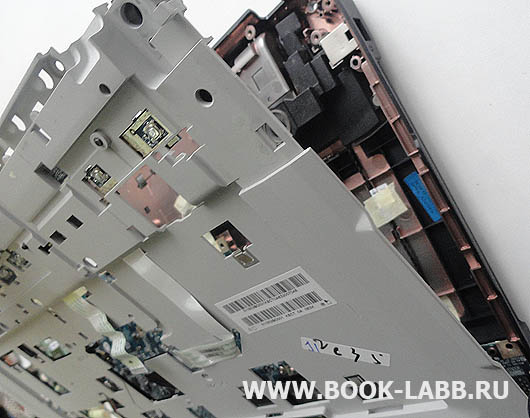

Обе части ноутбука крепятся на пластмассовых защёлках, аккуратно расслаиваем две части, не поломав их
![замена видеочипа в ноутбуке acer aspire 5920g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_43.jpg)

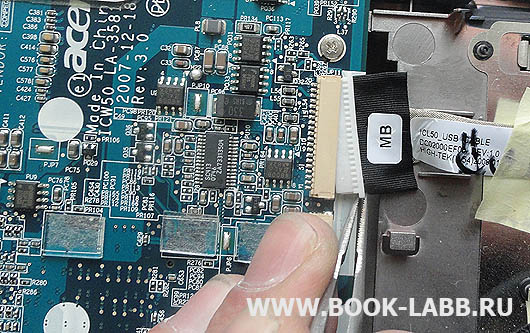

После того как мы расслоили ноутбук, приступаем к отсоединению оставшихся разъёмов и шлейфов
![замена видеокарты в ноутбуке acer aspire 5920g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_44.jpg)

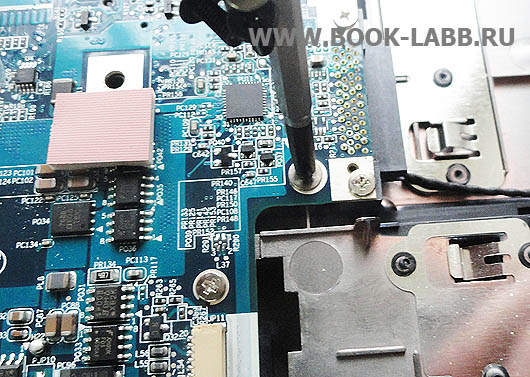

Материнская плата закреплена всего двумя винтами М3х6
![замена матрицы в ноутбуке acer aspire 5920g 15,4 1280 800](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_45.jpg)
Выкручиваем оба винтика и снимаем плату со стоек
![замена кулера в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_46.jpg)

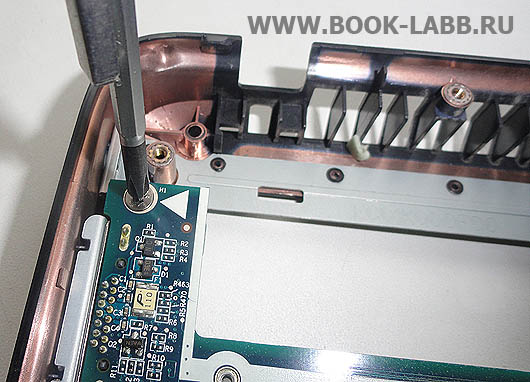

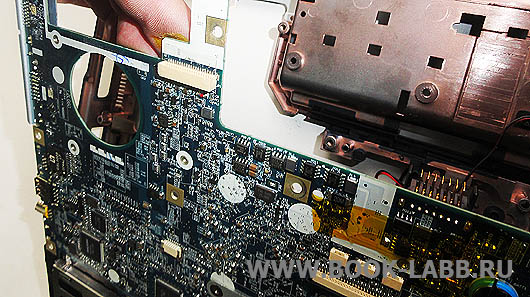

Откручиваем эти два винта и аккуратно вынимаем материнскую плату из корпуса ноутбука
![замена материнской платы в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_47.jpg)

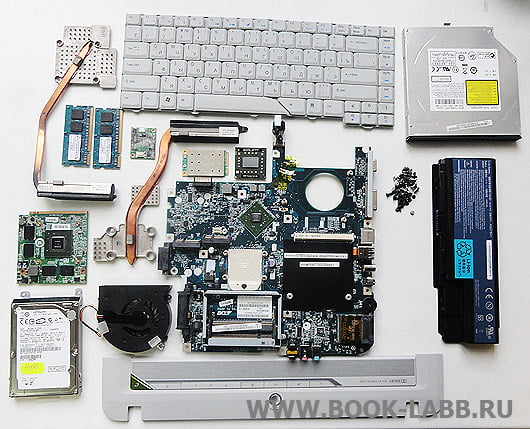

Всё, теперь ноутбук Acer Aspire 5520G разобран. Дальше остаётся только разобрать экран ноутбука.
![ноутбук в разборке acer aspire 5920g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_48.jpg)

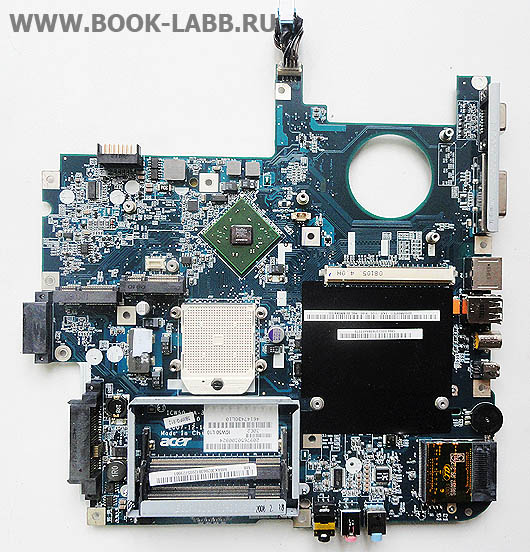

Материнская плата ноутбука Acer Aspire 5520G
![материнская плата для ноутбука acer aspire 5920g купить в спб](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_49.jpg)

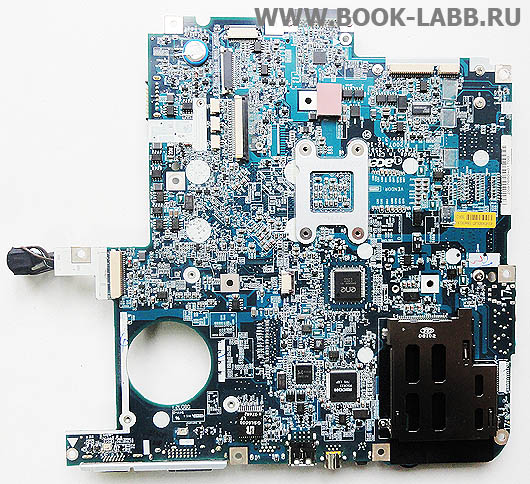

Обратная сторона материнской платы ноутбука Acer Aspire 5520G
![материнская плата для ноутбука acer aspire 5110 купить в спб](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_50.jpg)

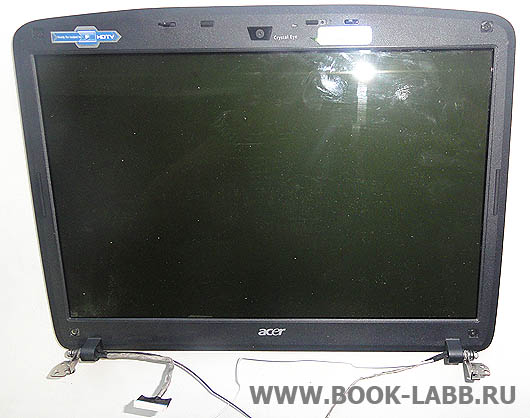

Разборка экрана ноутбука acer Aspire 5520G
![замена дисплея в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_51.jpg)

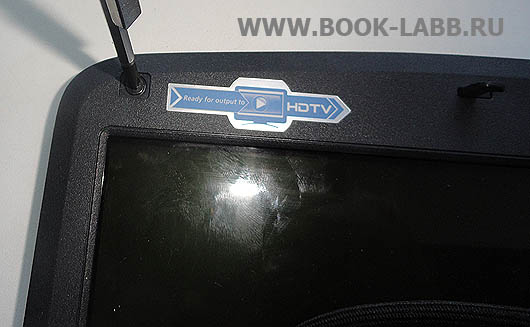

Снимаем резиновые клеевые заглушки по периметру матрицы ноутбука
![замена дисплея в ноутбуке acer aspire 5920g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_52.jpg)

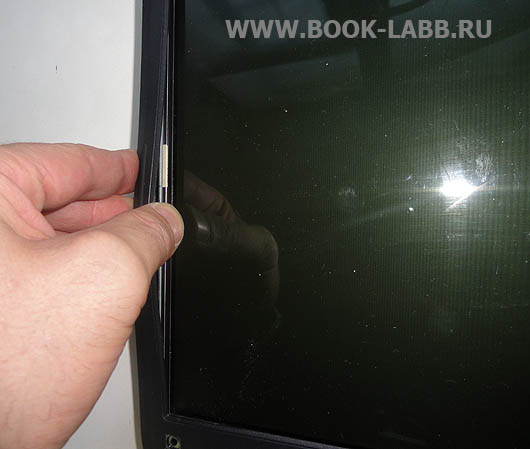

вывинчиваем винты под ними и затем расслаиваем корпус экрана ноутбука
![замена экрана ноутбука acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_53.jpg)

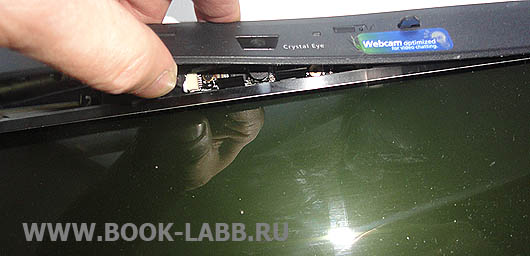

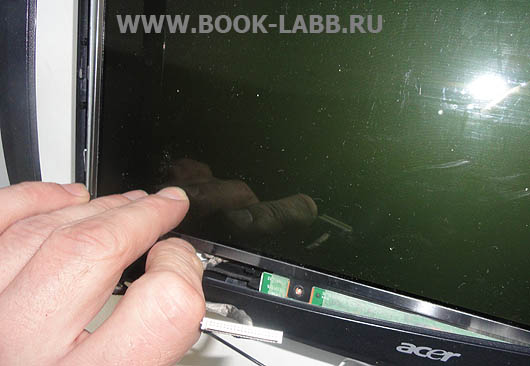

По всему периметру матрицы расслаиваем корпус
![замена экрана в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_54.jpg)
![замена инвертора в ноутбуке acer aspire 5520g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_55.jpg)

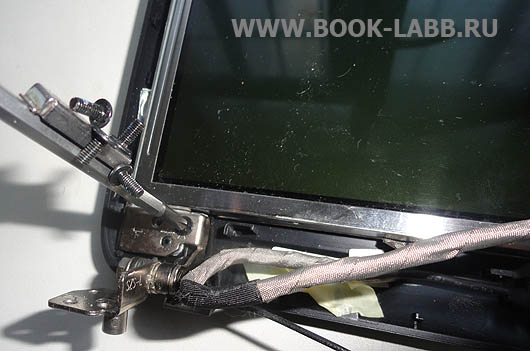

Вывинчиваем винтики крепящие поворотный механизм матрицы экрана ноктбука
![замена петель и дисплея в ноутбуке acer aspire 5920g](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_56.jpg)

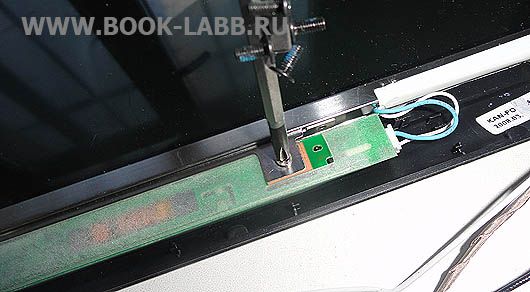

Демонтируем инвертор матрицы ноутбука
![замена инвертора в ноутбуке samsung r20 r25](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_57.jpg)

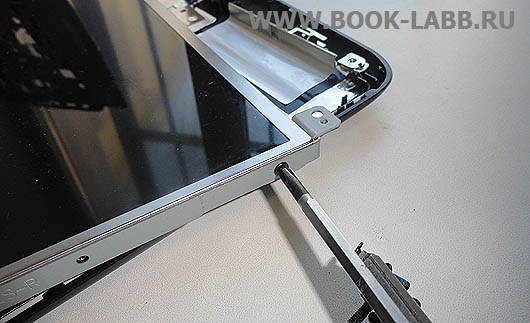

Демонтируем матрицу ноутбука от направляющих брекетов в комплекте с петлями дисплея, они крепятся на 8 винтах М2х2,5
![замена матрицы в ноутбуке samsung r20 r25 14,0"](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_58.jpg)

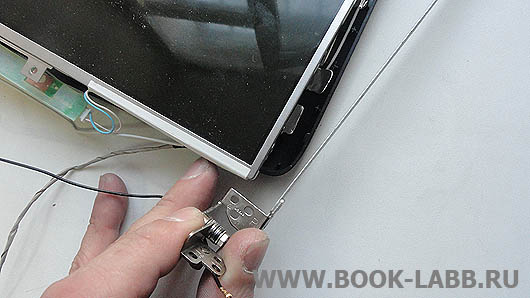

Снимаем брекеты (левый и правый)
![замена дисплея в ноутбуке hp pavilion dv6550 15,4 1280 800](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_59.jpg)
Отсоединяем шлейф WEB - камеры ноутбука
![замена матрицы в ноутбуке samsung r60 r70 r50](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_60.jpg)

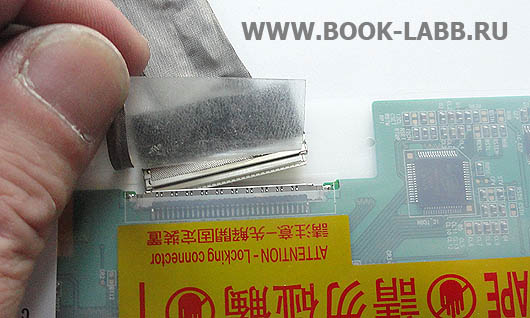

Отсоединяем информационный шлейф матрицы ноутбука который дополнительно закреплён клейким скотчем
![замена шлейфа матрицы вноутбуке рз pavilion dv9000](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_61.jpg)

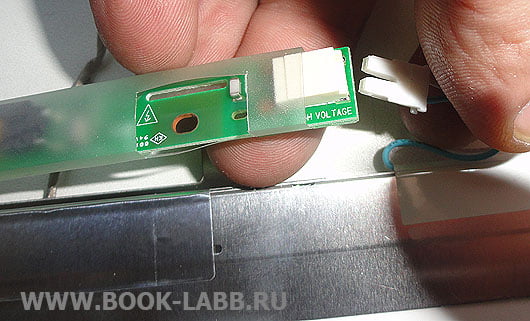

Отсоединяем провода матрицы от инвертора
![замена корпуса в ноутбуке asus](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_62.jpg)

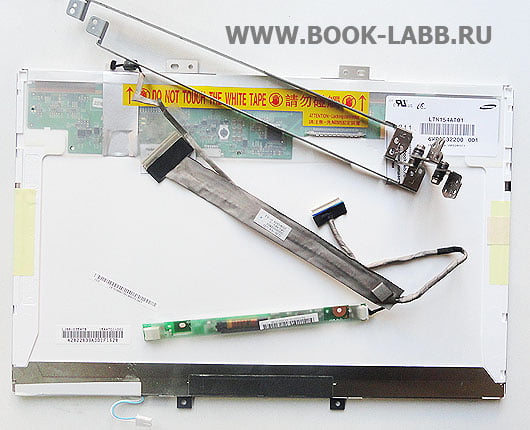

На этом разборку ноутбука Acer Aspire 5520G можно считать оконченной.
![ноутбук acer aspire 5520g в разборке, как разобрать ноутбук acer aspire 5720](/foto/razborka_notebook_acer5520G/acer_aspire_5520G_63.jpg)
Автор данной статьи: Винчестеров Дмитрий (Лаборатория Ноутбуков)
